超聲波液位計主要應用于連續性液體液面高度的測量，是一種非接觸式、低成本、易于安裝的液位計。

盡管如此，如果安裝不當，也會影響超聲波液位計的正常測量。

所以，本文就結合超聲波液位計安裝圖，就超聲波液位計安裝方法介紹如下。

超聲波液位計由于其工作原理是通過發射超聲波和其反射回波信號檢測液面的位置高度，機械安裝時要求換能器（探頭）必須垂直于被測液面，并且確保其穩固不產生傾斜和位移；同時，針對不同的容器灌頂形狀，安裝位置要考慮避免液面與灌頂壁之間產生多次反射回波，保證檢測的準確性和盡量減少干擾，降低噪聲信號。

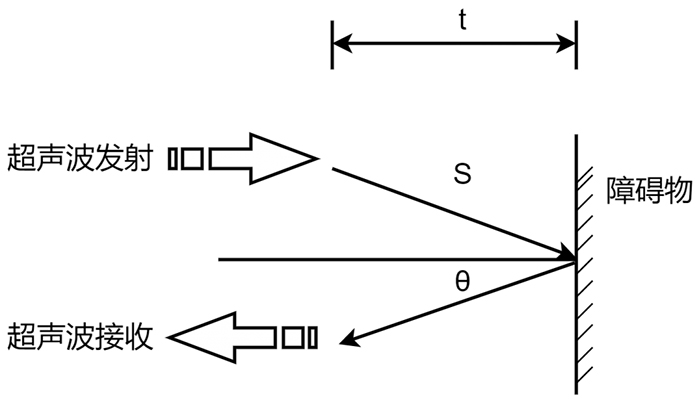

超聲波液位計的工作原理

超聲波液位計安裝時需要考慮“盲區”問題。不同量程的超聲波液位計，對應的“盲區”尺寸大小會不同。當液位進入盲區后，超聲波液位計就無法準確測量液位。所以，在確定超聲波液位計的量程時，必須預留出等于或大于“盲區”的尺寸余量。安裝時，探頭的高度與*高液位高度間的差值，必須等于或大于“盲區”的尺寸，這樣才能保證對液位的準確監測并保證超聲波液位計的安全（避免探頭被液體浸沒）。

超聲波液位計的換能器（探頭）發出的脈沖聲波都有一定的發射角。安裝時要求從探頭下緣到被測液體表面之間，由發射的波束所輻射的區域內不得有障礙物（包括容器壁）。因此，安裝時應避開如人梯、限位開關、加熱設備、支架等。另外須注意波束不得與加料料流相交。

超聲波液位計的合理安裝位置應根據液體容器的不同頂部和內部結構形狀進行確定：

A．溝槽型容器：

1.支撐架要牢固可靠；

2.探頭發射的波束與槽壁的相交線的高度必須小于等于被測液面的*低高度；

3.安裝高度要確保在所需量程范圍內。

B．拱形容器：

儀表不能安裝在拱形灌頂，應該安裝在灌頂半徑的1/2或1/3處。

C．錐形容器：

對于錐形容器且為平面罐頂?shù)娜萜?，儀表的*佳安裝位置是容器頂部中央，這樣可以保證測量到容器底部。

超聲波液位計一般適用于常壓環境，過壓或負壓對聲波傳播速度產生影響，影響測量精度，嚴重的過壓或負壓甚至?xí)?dǎo)致超聲波液位計無法正常工作。

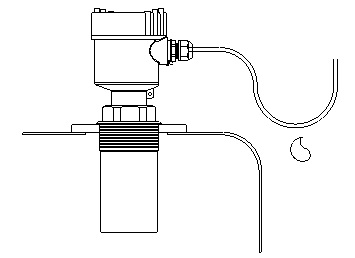

D：防潮安裝示意圖

當超聲波液位計使用在戶外或潮濕的環境中，需要注意電纜線接入和沿引方式。正確的方法是將電纜線彎曲并朝下引，以防止水或潮氣進入儀表（D.防潮安裝示意圖）。并且，從安全角度考慮，必須在斷電的情況下接線或拆線。

超聲波液位計安裝在防爆區域內時，還必須遵守**防爆危險區的安裝規定。

此外，在安裝之前，須確認儀表型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，以確保儀表在安裝后能夠正常使用。
