顧名思義，頂裝磁浮子液位計是安裝在容器頂部的一種安裝方式。非常適合用于一些地下儲罐，或側面不方便開孔的容器，或所測液體介質粘度較大不易采用側裝的液位計等等。

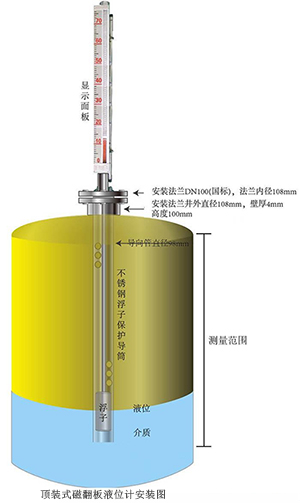

頂裝磁浮子液位計一般分為上下兩部分結構。上部分為液位計的主測量管，在管外捆綁有帶磁性翻片的顯示面板，用于指示液體的液位，這部分被安裝在容器的頂部，通過法蘭與容器的法蘭連接，一般選配DN80或DN100法蘭即可，法蘭規格不宜小于DN80；下部分為導筒部分，為浮子的通道，導筒內浮子通過連桿與上部測量管內的磁性浮球連成一體，當液位出現上下變化時，浮子帶動磁鋼在導筒內上下移動，利用上浮子的磁耦合作用驅動顯示面板內的翻片翻轉指示出液位。在浮筒外還可捆綁干簧管遠傳變送器以實現信號遠距離傳送和自動控制。

頂裝磁浮子液位計工作的好壞與是否做到正確安裝是分不開的。在安裝時，應注意以下幾點：



1、磁浮子液位計在安裝時護導管和主體測量管必須保持垂直，上下浮球連桿不能彎曲，必須挺直插入。



2、磁浮子液位計安裝位置應避開加液口，防止液位計護導管或浮球受到沖擊。



3、安裝連接法蘭不宜選得太小，否則容易造成盲區過大，且因護筒小浮子運行阻力也較大，浮子運行容易卡住，一般安裝連接法蘭以不小于DN80為宜。



4、在安裝防腐型液位計時，注意不要破壞防腐層，以使防腐層失效。



5、在安裝高度達到4～5米時，建議在兩邊增加固定拉索，以保證儀表在現場有振動的環境，或遭到碰撞，大風天氣等較惡劣的測量環境下，不致受到損壞。



頂裝磁浮子液位計在運行一段時間后，應對其進行維護保養，以減少頂裝磁浮子液位計的使用故障率。一般來說，頂裝磁浮子液位計的維修保養應做到以下幾個方面：



1、拆開頂裝安裝法蘭螺栓，移開主測量管，抽出連桿浮子和護筒組件，清理護筒內的雜質。



2、測試上磁浮子的磁性是否減弱，如有降磁現象應予以更換。



3、檢測指示面板內的翻旗是否有消磁現象，對有消磁的翻旗應予以更換。



4、對防腐型的頂裝磁浮子液位計還應檢查防腐層是否已被破壞，如已損壞應予以更換。



只有在正確的使用、定期檢查并進行維護保養的情況下，頂裝磁浮子液位計才能夠安全可靠地工作，并延長使用的壽命。
