管道流量計的構造圖

點擊次數:1663 發布時間:2021-12-02 09:23:35

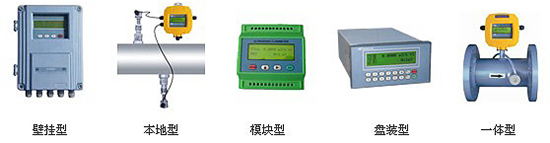

管道流量計由超聲波換能器、電子線路及流量顯示和累積系統三部分組成。超聲波發射換能器將電能轉換為超聲波能量,并將其發射到被測流體中,接收器接收到的流量計超聲波信號,經電子線路放大并轉換為代表流量的電信號供給顯示和積算儀表進行顯示和積算。這樣就實現了流量的檢測和顯示。



管道流量計常用壓電換能器。它利用壓電材料的壓電效應,采用適出的發射電路把電能加到發射換能器的壓電元件上,使其產生超聲波振勸。超聲波孔板流量計以某一角度射入流體中傳播,然后由接收換能器接收,并經壓電元件變?yōu)殡娔埽员銠z測。發射換能器利用壓電元件的逆壓電效應,而接收換能器則是利用壓電效應。



管道流量計換能器的壓電元件常做成圓形薄片,沿厚度振動。薄片直徑超過厚度的10倍,以保證振動的方向性。壓電元件材料多采用鋯鈦酸鉛。為固定壓電元件,使超聲波以合適的角度射入到流體中,需把元件故人聲楔中,構成換能器整體(又稱探頭)。聲楔的材料不僅要求強度高、耐老化,而且要求超聲波經聲楔后能量損失小即透射系數接近1。常用的聲楔材料是有機玻璃,因為它透明,可以觀察到聲楔中壓電元件的組裝情況。另外,某些橡膠、塑料及膠木也可作聲楔材料。
