超聲波流量計安裝注意事項
點擊次數：2297 發布時間：2021-03-19 07:30:37
安裝步驟（分為三步驟）

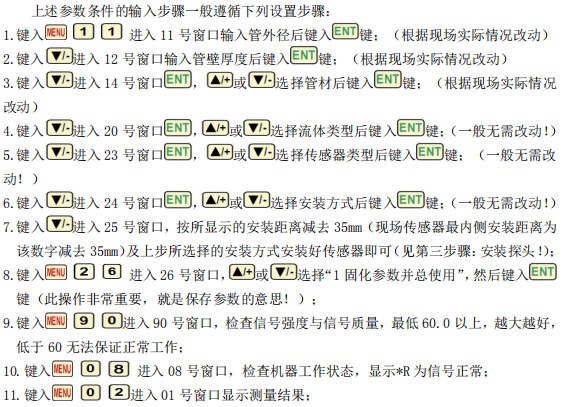

*一步驟：快速輸入核對所安裝管道參數
*二步驟：接線（接主機線和探頭線）

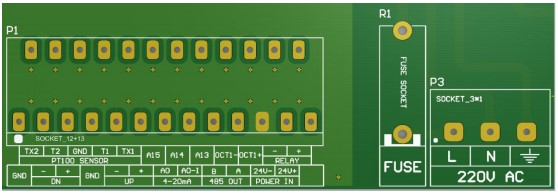

一.主機部分接線如圖所示：
（1）電源接線
電源接線按照接線圖標識：有 AC 220V 和 DC 24V 兩種電源，任選一種
（2）傳感器接線
下游探頭接：從左到右 1 2 3 接線端子，GND DN- DN+，屏蔽線通?？刹唤樱ǔＤJ只需要接 DN- DN+ （從左到右 2 號端子 3 號端子）
上游探頭接：從左到右 4 5 6 接線端子，GND UP- UP+，屏蔽線通?？刹唤樱ǔＤJ只需要接 UP- UP+ （從左到右 5 號端子 6 號端子）
（3）4-20mA 電流輸出接線
4-20mA 接：AO 和 24V-兩個端子，AO 端子接 4-20mA+ 24V-端子接 4-20mA-
（4）485 通訊接線
485 通訊接：485 OUT A 485 OUTB
（5）熱量表接線
熱量功能供水接：TX1 T1 GND；熱量功能回水接：TX2 T2 GND；（供水回水 GND 共接）
（6）繼電器接線
RELAY+ RELAY-

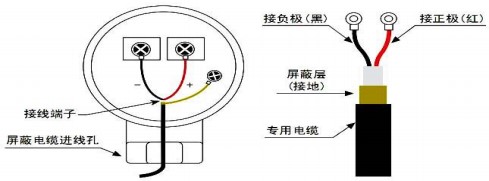

二．探頭部分接線如圖所示：
屏蔽線通常可不接，通常默認只需要接 + - 兩個端子
*三步驟：選擇安裝位置，打磨管道，安裝探頭
安裝傳感器，*先選擇欲安裝位置（安裝位置要滿管穩流，離泵和彎頭要遠?。?，選定后， 使用角磨機或者粗砂紙將欲安裝傳感器的區域拋光，除掉銹跡油漆或防銹層，露出管道金屬 本質，然后在傳感器上涂抹足夠的耦合劑，*后把傳感器緊貼在管壁上并捆綁好，夾具（不 銹鋼帶）應固定好，使之受力均勻；注意傳感器和管壁之間不能有空氣泡和沙礫等臟東西。

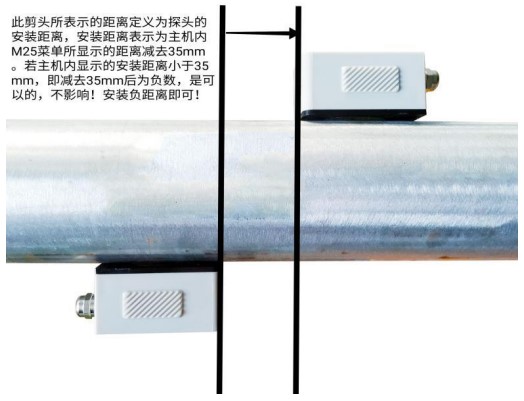

安裝距離
外夾式傳感器安裝間距以兩傳感器的*內邊緣距離減去 35mm 為準（參見安裝距離定義 示意圖），間距的計算方法是*先在菜單中輸入所需的參數以后，查看窗口 M25 所顯示的數 字，并按此數據減去 35mm（Z 法安裝）安裝傳感器。
安裝方式
外夾式傳感器的安裝方式共有三種。分別是 Z 法、N 法和 W 法。（默認為 Z 法安裝?。?Z 法
Z 法是*常用的安裝方法，特點是超聲波在管道中直接傳輸，無反射（稱為單聲程）， 信號衰減損耗*小。Z 法可測管徑范圍為 15mm-6000mm?，F(xiàn)場實際安裝時，都選用 Z 法（這 樣測得信號*大）
注意：
（1）此圖為頂視圖，兩個探頭在現場安裝時是管道兩側，不是上下?。?！
（2）參數設置正確后，實際探頭安裝距離為表里 M25 表示的安裝距離減去 35mm?。?！
